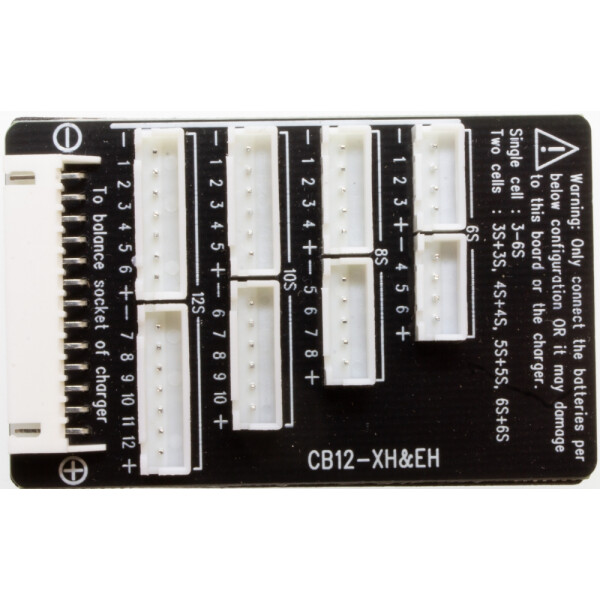

Junsi/iCharger Balance Adapterboard XH-12

Artikelnummer: CB12-XH

HAN: #36.

Kategorie: JUNSI

sofort verfügbar - begrenzte Stückzahl
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

15,90 €

inkl. 19% USt. , zzgl.

JUNSI/ICHARGER BALANCE ADAPTERBOARD XH-12

Balancer Board für 2x6s
Für Junsi X12 Lader
Anschlussboard um 2x 6s als 12s laden zu können

Stück

Beschreibung
Bewertungen

BESCHREIBUNG

Balance Adapterboard für bis zu 12 Lithium-Zellen mit XH-Balancer Anschluss . Akkus dürfen NICHT in unterschiedliche Bänke (A - E) gesteckt werden.
Ohne Kabel, dieses bitte separat mitbestellen!

* Laden eines 12S Akkus mit 2 Balancer-Steckern *
Sie benötigen dazu eine Platine mit einem zum Akku und zum Ladegerät passenden Anschlusskabel. Dann folgende Reihenfolge unbedingt beachten:
- Zuerst das Ladegerät mit dem Netzteil oder einer Versorgungsbatterie verbinden. Wenn Sie ein Netzteil verwenden, dieses zuerst anschalten.
Aufpassen! Erst wenn die Akkus an die Balancerplatine richtig angeschlossen sind dann mit dem Ladegerät verbinden!
- Stecken Sie zuerst den ersten Balancer-Stecker der Zellen 1 - 6 "Akkus Minusseite, schwarzes Kabel" in den passenden 6S Steckplatz der Platine von der Minusseite her,
- anschließend stecken Sie den zweiten Balancer-Stecker der Zellen 6–12 in den zweiten 6S Steckplatz von der Plusseite her "Akkus Plusseite, rotes Kabel". Jetzt verbinden Sie es mit dem Ladegerät. Wenn es bis dahin nicht geblitzt und geraucht hat, haben Sie alles richtig gemacht!
- Jetzt erst verbinden Sie das dicke rote Haupt-Ladekabel "+" des Akkus mit dem Ladegerät, da- nach das dicke schwarze Haupt-Ladekabel "-".

Verbindungen: Kurzschlüsse vermeiden, ansonsten besteht Verletzungsgefahr! Diese beschriebene Reihenfolge gilt auch bei Ladungen von mehreren Akkus in Reihe!
Für Schäden und Defekte, die bei Nichtbeachtung entstehen können, sind Sie selbst verantwortlich!
